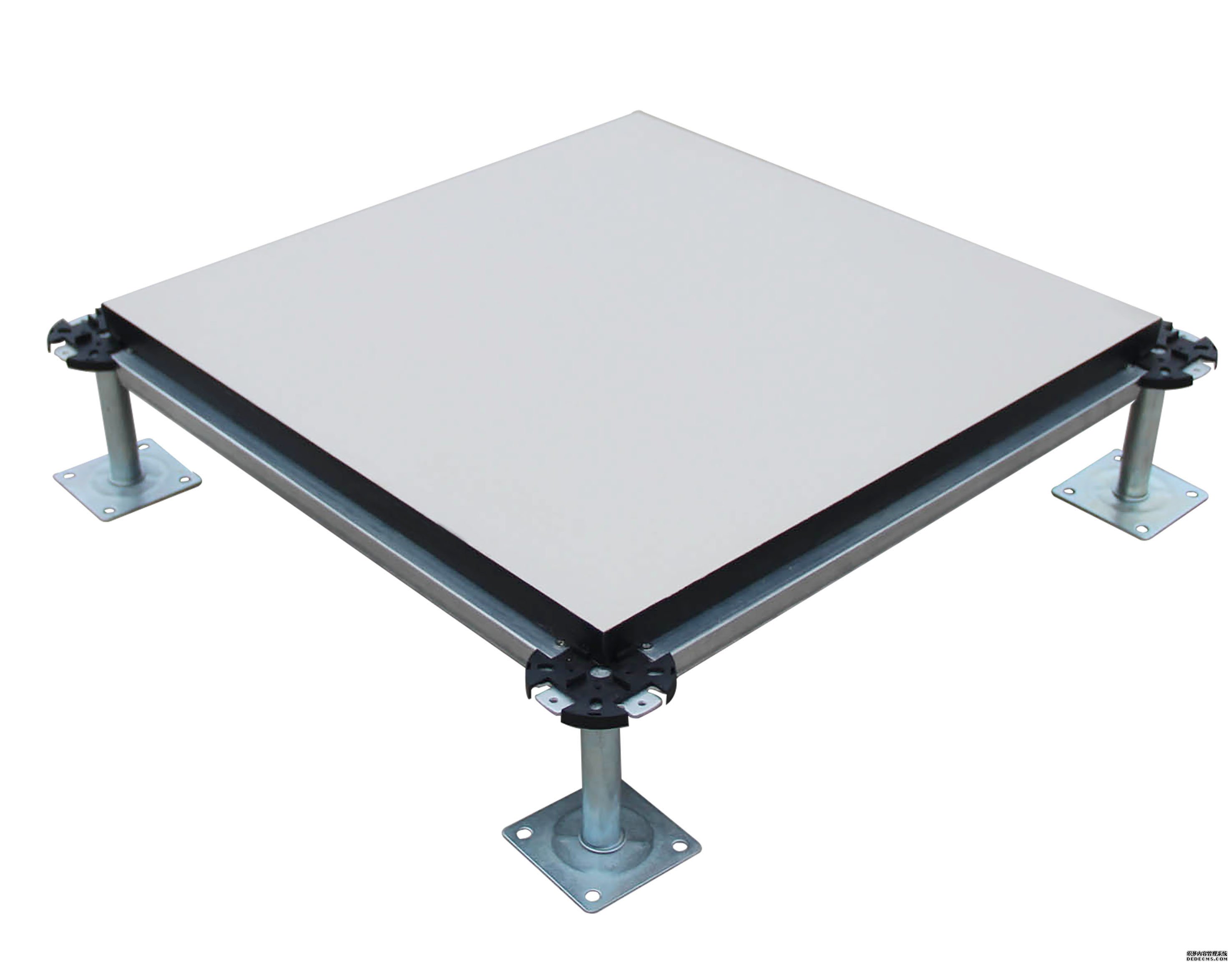

一、全钢陶瓷静电地板，支架承载能力不低于200KN，龙骨厚度不低与0.8,地板规格600×600×40mm。每平方米承重600KG，系统电阻105~10欧姆，防火等级别B1级，抗磨擦性能：0.1g/1000转，吸水性：小于0.5％，横梁和自身高度可调的支座用螺钉连结成稳固的下部支承系统。地板集中载荷为270KG，均布载荷1200KG, 安装高度为100MM-300MM（地面到版面高度）。



光大防静电地板



二、具体面积约为：180平米（仅供参考），实际面积以勘验现场为准。



防静电地板的技术要求主要是机械性能要求和电性能的要求



在选用防静电活动地板时，必须首先了解计算机房内所安装设备的情况，然后确定选用何种类型的防静电地板系统及组织方式。



防静电（是一种处于静止状态的电荷）地板的技术要求主要是机械性能要求和电性能的要求。防静电地板品牌在微电子工业生产中有着广泛的应用，用于电子元器件、半导体、电子产品组装及大规模、超大规模集成电路的洁净车间，避免人体在车间内移动产生静电。控制静电放电对计算机通信、各类电子设备及对静电敏感器件危害，防止计算机内存及电子仪器内部的损坏。



a）防静电地板的承载能力 ?把整块地板安装在搭接起来的横梁上，调平可调支架，其承载能力应为：  均布载荷>1000Kg/m2。



地板上任何部位的集中载荷400Kg。



在直径为6cm的加载点上承受300Kg载荷时，其挠曲量应小于 2mm，并无永久性变形。  b）可调支架的承载能力? 可调支架应能承受1000Kg以上的垂直负荷(load)。



地板(floor)表面应耐磨，长期使用(use)而无磨损伤痕。当计算机及其他设备的橡胶脚轮在地板上滑动时，应不留下磨擦的痕迹，不破碎。



防静电活动地板的电性能主要是其防御静电的性能。



静电对计算机设备可靠的工作影响极大，当静电荷超过允许的范围时，将会引起机器的故障，也会对机房工作人员的心理上造成一定上的不安全感。



消除机房内的经典的措施主要是控制机房的相对湿度，有效的接地以及安装(installation)具有防静电(anti-static)功能的活动地板。  衡量防静电地板电性能的指标主要是：系统电阻、静电电压和表面电阻。



系统电阻就是从活动地板表面至大地的绝缘电阻。该电阻是保证活动地板具有良好电性能的最重要的指标。  为了防止静电荷的沉淀，系统电阻阻值应为1×106～109Ω。



计算机机房中的静电电压究竟达到多高，就有可能影响电子计算机的正常工作，甚至引起计算错误呢？这个问题至今尚是个正在研究的课题。通常认为当温度（temperature)为21±1.5℃，相对湿度(shī dù)为30%时，活动地板的静电电压应低于2500V。



表面电阻对于活动地板的系统电阻有着非常重要的影响。为了时地板表面至大地的绝缘电阻值达到所规定的指标，地板的板面材料应选用防静电的绝缘贴面，其表面的绝缘电阻值应为106～109Ω。



活动地板除应满足上述机械性能要求和电性能要求之外，还应具有下列特性：



（1）复合基地板的外表面应进行可靠的贴封，以防止受潮和吸尘。



（2）地板在受潮(释:物体被潮气渗入) 、热、冷等环境因素影响时，其外形尺寸的伸缩量应小于1mm，板面的挠曲变形量应小于0.5mm。



（3）防静电(anti-static)（是一种处于静止状态的电荷）活动地板应具有耐油、耐腐蚀的性能。



（4）防静电地板表面应高耐磨、不打滑、不开裂、不开胶、不起尘、不吸尘、以清扫。





1 主题内容与适用范围本标准规定丁电子设备研制生产全过程中对静电放电危害的防护(技术基本要求；静电敏感器件的采购、检测、贮存，运输、装联过程中防静电操作要求，对防静电工作区的管理以及人员(personnel)教育培训等内容。



本标准适用于电子设备研制、生产、维修及电子元器件的采购、贮运、检测中的静电防护。 2 引用标准



GB 2887  GB 4385  GB 12014  GBJ 79



GJB 1649 计算站场地技术要求



防静电胶底鞋、导电胶底鞋安全技术要求  防静电工作服



工业企业通信接地设计规范  电子产品防静电放电控制大纲  3 术语 3．1 静电 electrostatics  物体表面过剩或不足的静止电荷。



3．2 静电放电 electrostatic discharge(ESD)



静电电场的能量达到一定程度后，击穿其简介质而进行放电的现象  3．3 静电敏感度electrostatic susceptivity  元器件所能承受的静电放电电压值．



3．4 静电敏感器static sensitivity device(SSD)  对静电放电敏癌的器件．



注i静电敏感器件的敏感度分级参照GJB l649附录A．  3．5 泄放 leakage  将静电荷安全传导到地．  3．6 中和 neutralization  利用导性电荷使静电消失。



3．7静电导体electrostatic conductor



中华人民共和国电子工业部1994-08—08批准 1994-12-01 实施  SJ /T 10533——94



表面电阻值在105～10sfl范围内的物体。  3．8 接地 ground江g



电气连接到能提供或接受大量电荷的物体上(如大地、舰船或运载工具金属外壳等)。  3．9 防静电工作区 static safe area



由各种防静电设施、器件及明确的区域界限形成的工作(gōng zuò)场地。  4 基本要求



4．1．静电防护的基本原则  a． 抑制静电荷的积聚；



b． 迅速、安全、有效地消除已经产生的静电荷．  4，2 防静电工作区场地  4．2．1 地面材料



4．2．1．1 禁止直接使用木质地板(floor)或铺设毛、麻、化纤地毯及普通地板革。



4．2．1．2 应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设(layout)防静电地垫，并有效接地．



4．2，1．3 允许使用经特殊处理过的水磨石地面，如事先敷设地线（别称：避雷线）网、渗碳或在地面喷涂抗静电剂等。  4．2．2 接地



4．2．2．1 防静电(anti-static)系统必须有独立可靠的接地装置，接地电阻一般应小于10？埋设与检测方法应符合GBJ 79的要求。



4．2．2．2 防静电地线不得接在电源零线上，不得与防雷地线共用。



4．2。2．3 使用三相五线制供电，其大地线可以作为防静电地线(但零线、地线不得混接)。  4．2．2．4 接地主干线截面积应不小于100mmz，支干线截面积应不小于6mm2设备和工作台的接地线应采用截面积不小于1．25mmz的多股敷塑导线，接地线颜色以黄绿色线为宜．  4．2．2．5 接地主干线的连接方式应采用钎焊．



4．2．2．6 防静电(anti-static)设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接铝，如锷鱼夹、插头座等．  4．2．3天花板材料



天花板材料(Material)应选用抗静电型材料制品，一般情况(Condition)下允许使用石膏板制品，禁止使用普通塑料制品。机房防静电地板又叫做耗散静电地板，方管凳子，是一种地板，当它接地或连接到任何较低电位点时，使电荷能够耗散，以电阻在10的5次方到10的9次方欧姆之间为特征。  4．2．4 墙壁面料



墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用  普通墙纸及塑料（结构:合成树脂、增塑剂、稳定剂、色料)墙纸。  4．2．5 湿度控制



4．2．5．1 防静电工作区的环境相对湿度以不低于50％为宜．



4．2．5．2 在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。



4．2．5．3 计算机房的湿度应符合GB 2887中的有关规定，类似的机房也应符合此规定。  4．2．6 区域界限



防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合GJB 1649规定，工作区入口处应配置离子化空气风浴设备。  4．2．7 电荷源



在防静电工作区内禁止使用及接触易产生静电荷的电荷源  4．3 防静电设施  4．3．1 静电安全工作台



4．3．1．1 静电安全工作台是防静电工作区的基本组成部分，它由工作台、防静电桌垫、腕带接头和接大地线等组成。



4．3．1．2 防静电桌垫上应不少于两个腕带接头，一个供操作人员使用，另一个供技术人员，检验人员或其它人员使用。



4．3．1．3 必要时，静电安全工作台上应配备离子风静电消除器。防静电地板品牌主要应用于计算机机房、数据处理中心、实验室、微波通信站机房、程控电话交换机房、移动通信机房、卫星地面站机房、电台控制机房、电视发射台控制室、播控室、监控机房、中央控制室等。



4．3．1．4 静电安全工作台上不允许堆放塑料盒(片)、橡皮、纸板、玻璃等易产生静电的杂物，图纸资料等应装入防静电文件袋内。  4．3．2 防静电腕带



直接接触静电敏感器件的人员均应戴防静电腕带，腕带应与人体皮肤有良好接触，腕带必须对人体无刺激、无过敏影响(influence)，腕带系统对地电阻值应在106～108?范围内．  4．3．3 防静电容器



在电子设备，研制生产过程中，一切贮存、周转SSD的容器(元器件袋、转运箱、印制板架、元器件存放盒等)应具备静电防护性能．不允许使用金属和普通塑料（结构:合成树脂、增塑剂、稳定剂、色料)容器．必要时，存放部件用的周转箱应接地．



4．3．4 离子风静电消除器



消除绝缘材料表面的静电荷应使用离子风静电消除器．  4．3．5 防静电工作服



4．3．5．1 进入防静电工作区或接触SSD。的人员应穿防静电工作服，防静电工作服面料应符合GBl2014规定．



4．3．5．2 在相对湿度大于50％的环境(environment)中，防静电工作服允许选用纯棉制品．  4．3．6 防静电工作鞋



进入防静电工作区或接触SSD的人员应穿防静电工作鞋，防静电工作鞋应符合GB：4385  的有关规定．一般情况下允许穿普通鞋，但应同时使用导电鞋束或脚跟带．  4．3．7 防静电运输车



转运SSD或含有SSD的整、部件时，应采用有防静电性能的运输车!
